制冷一些概念和术语

℉与℃的换算

F=9/5C+32，C=5/9(F-32)

式中 F-华氏温度，C-摄氏温度。

显热：显热即指引起物质温度变化的热量；如果加热某种物质，使其温度升高，则加入的热量称为显热；同样地，如果冷却某种物质，使其温度降低，则释放的热量也称为显热；显热可以通过温度的变化测量出来。

潜热：使物质状态发生改变，而不改变温度的热量称为潜热。这种物质“状态的改变”可以是固态和液态之间的转变，也可以是液态和气态之间的转变。

制冷是释放热量的过程。

制冷机组的重要组成部分有哪些：

1) 压缩机

2) 冷凝器

3) 膨胀阀

4) 蒸发器

5) 制冷剂

压缩机有两大重要作用：

1) 使制冷剂在系统中循环；

2) 将低压的制冷剂蒸气压缩至较高的冷凝压力，以便于凝结成液体。

冷凝器提供了换热表面和贮存空间用于：

1)将潜热和显热从高压制冷剂传递给冷却水；

2) 贮存足够的液体在冷凝器和膨胀阀之间形成液封阻隔蒸气。

膨胀阀的作用？

膨胀阀是截流元件的一种。来自冷凝器的高压液体流经膨胀阀后转变成低压的气/液体混合物。

蒸发器中提供换热表面，使低压制冷剂液体蒸发成制冷剂蒸气。在液态向气态的转变过程中吸收潜热。这些潜热来自被冷却的载冷剂（冷冻水）。

制冷剂是一种物质，它可以在一定的温度下蒸发，从液态转变成气态，同时吸收热量达到制冷目的。通常要得到70 ~150 ℉冷冻水的话，蒸发温度通常在40 ~80 ℉。该蒸发过程的压力一定要合理。制冷剂必须根据实际的温度需要来选择。

饱和蒸气：蒸气和液体之间存在着相互的联系。

饱和点: 指某种物质在指定压力下的沸腾温度。

饱和: 某种物质在其饱和温度和压力下，处于饱和的气/液混合状态。

过热: 指某种气态物质，其温度高于其饱和温度，高出饱和温度的值即是过热度。

过冷:指某种液体温度低于其饱和温度，低于饱和温度的值即是过冷度。

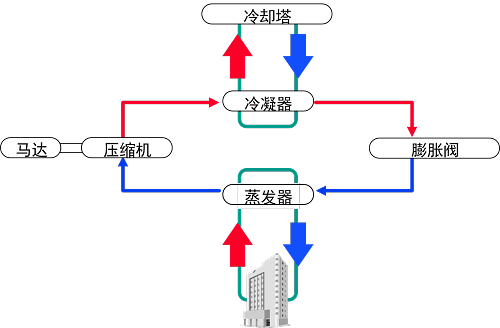

制冷循环示意图

蒸气压缩

高温、高压的制冷剂蒸气排入冷凝器。当高温气体与冷的管壁接触时，它首先释放显热（过热）成为饱和气体。然后，将潜热释放给管内的冷却水之后，气态制冷剂凝结成液体。

在冷凝过程中，制冷剂压力保持不变。

低温、低压的制冷剂蒸气被压缩机吸入，压缩机将其压缩成高温、高压的制冷剂蒸气。

蒸发器 split : 蒸发器饱和温度与蒸发器出水温度差。

蒸发器 range : 蒸发器进、出水温度差。

冷凝器 split: 冷凝器饱和温度与冷凝器出水温度差。

冷凝器 range: 冷凝器进、出水温差。

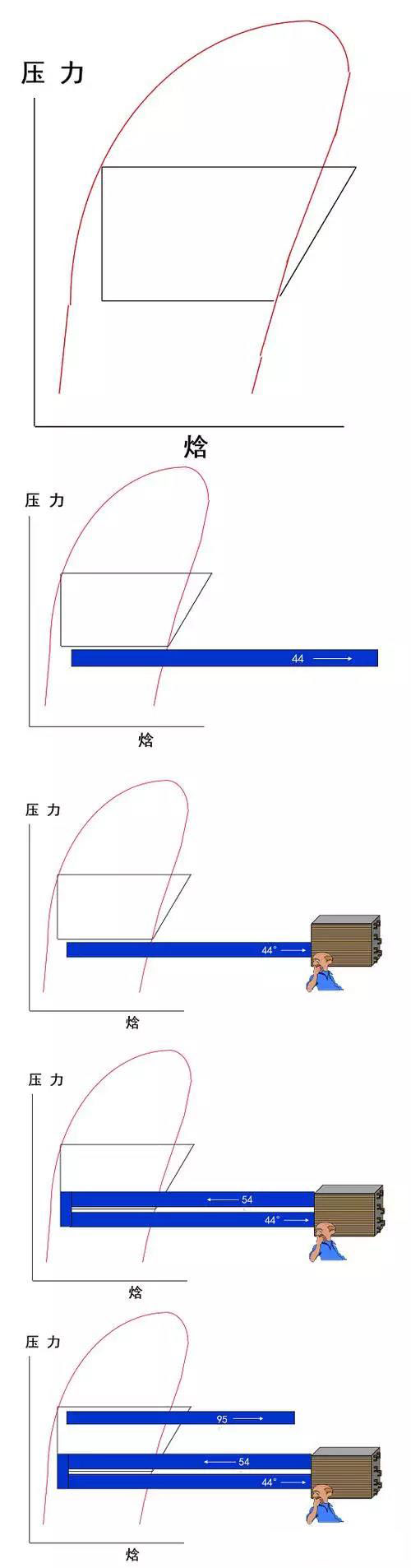

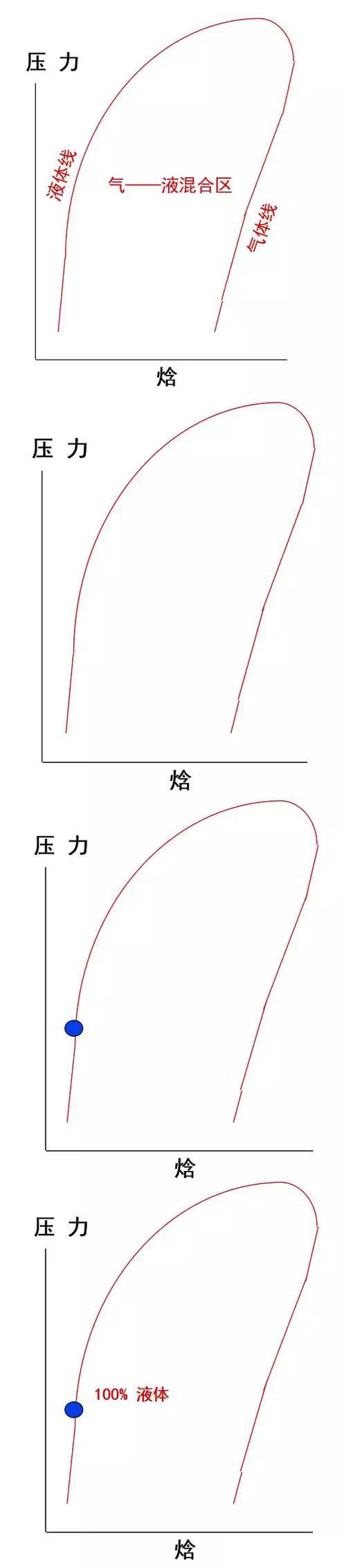

认识压焓图

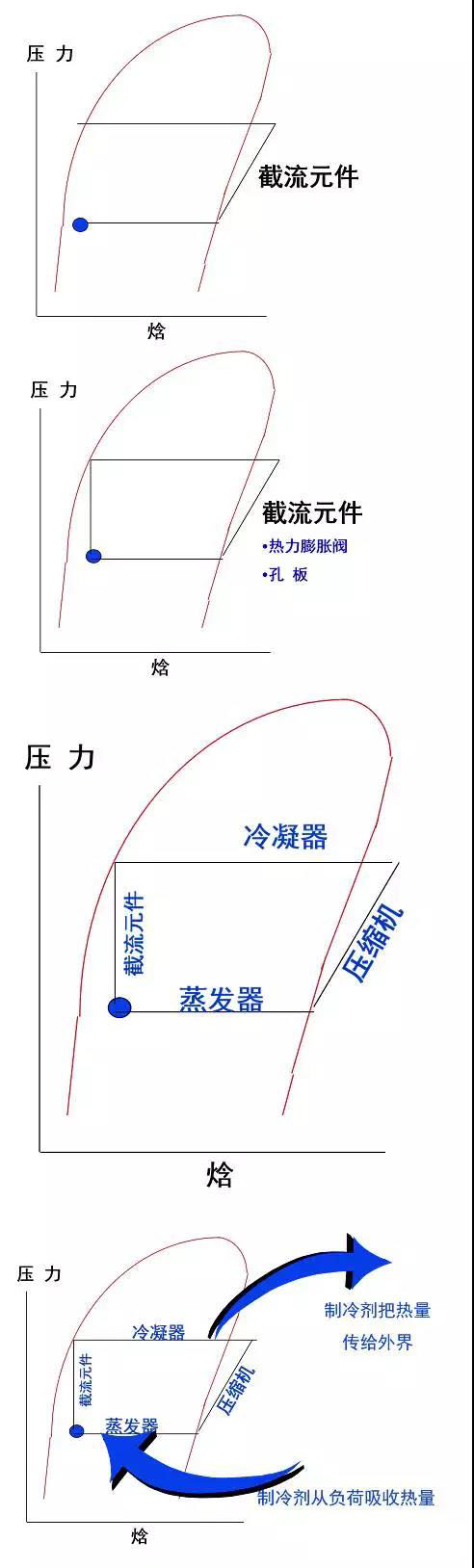

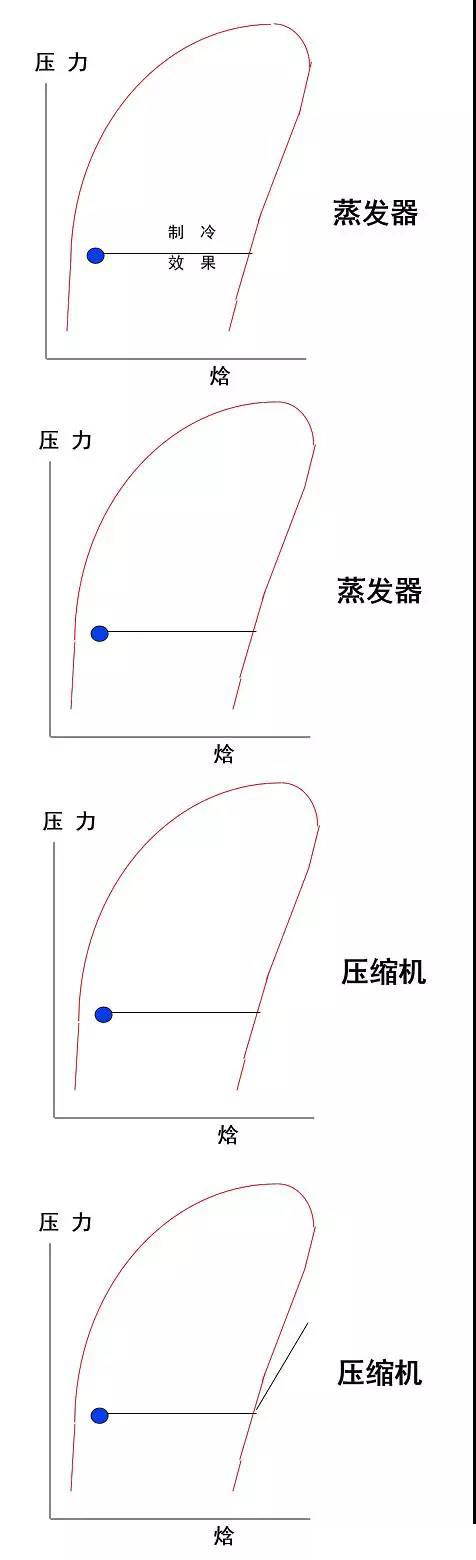

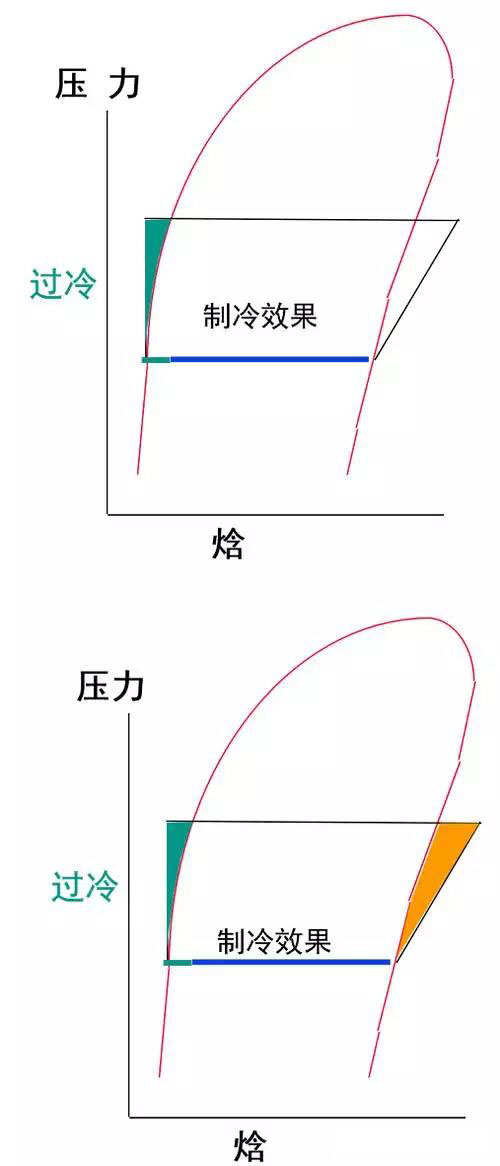

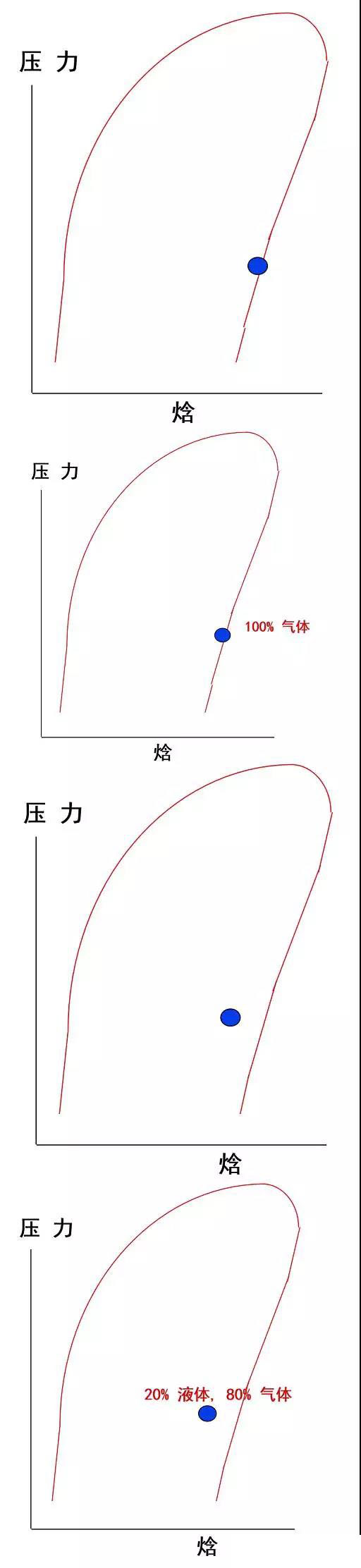

压焓图的读图

压焓图的读

压焓图的读图
